부벽식 옹벽의 설계
뒷부벽이나 앞부벽은 각각 기초저판의 상면을 고정지점으로 하는 캔틸레버로 설계한다.
앞부벽은 직사각형 단면의 캔틸레버로 되고

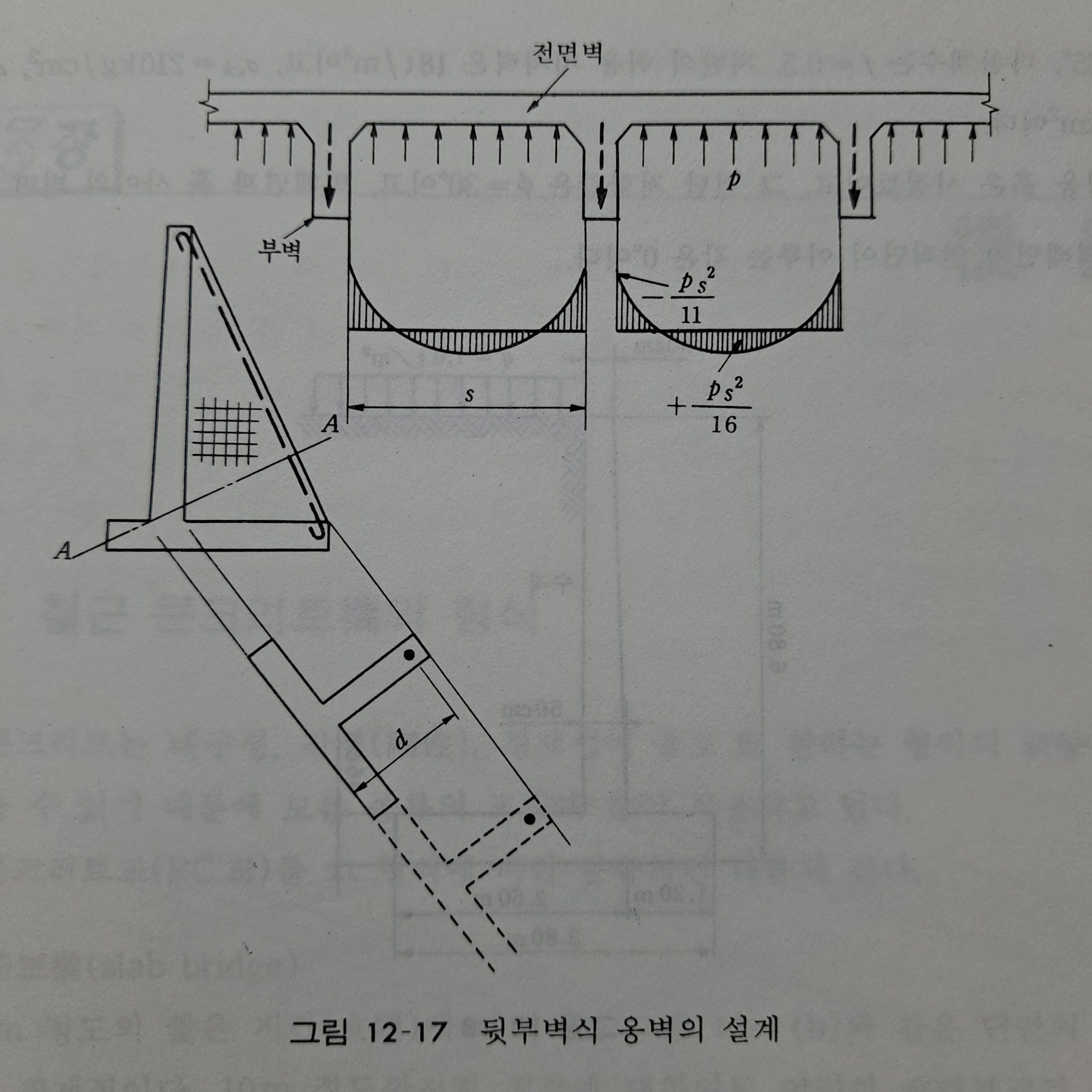

뒷부벽은 전면벽을 플랜지로 하고 부벽을 복부로 하는 T형 보로 된다.
설계단면은 A-A단면이다.
뒷부벽은 토압에 의하여 인장력을 받으므로 충분한 양의 철근을 사용하는 동시에 전면벽과의 연결을 확실하게 해야 한다.
부벽의 간격은 옹벽 높이의 1/2~1/3정도이다.
옹벽의 전면벽은 부벽을 지점으로 하는 1방향 연속슬래브로 보고 설계한다.
이때 연직방향으로 충분한 양의 배력철근을 배치해야 한다.
뒷부벽식 옹벽의 뒷굽판과 앞부벽식 옹벽의 앞굽판은 부벽을 지점으로 하는 1방향 연속 슬래브로 설계한다.
뒷부벽식 옹벽의 앞굽판 및 앞부벽식 옹벽의 뒷굽판은 각각 캔틸레버보로 보고 설계한다.
부벽식 옹벽에서는 전면벽과 저판에 각각 인장 주철근의 20%이상의 배력철근을 배치해야 한다.
출처: 제3판 철근콘크리트 동명사
