옹벽표준도작성연구용역 종합보고서
1998
건설교통부
옹벽표준도 작성연구.pdf
1.50MB
보고서 내용 중 시행쐐기법에 의한 토압 산출 부분에서 그림의 지시선에 일부 오기가 있다.
아래를 참고하자.

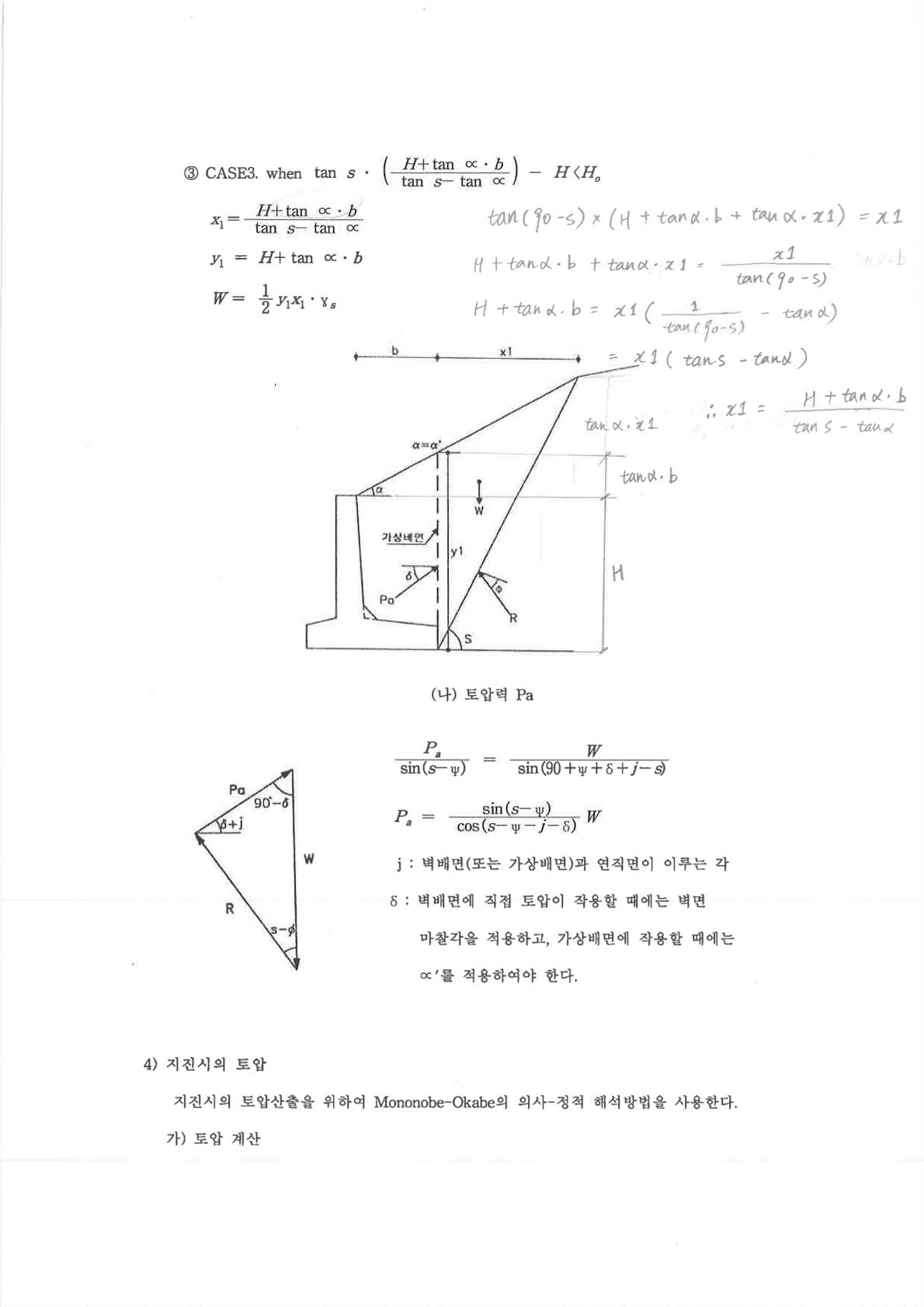

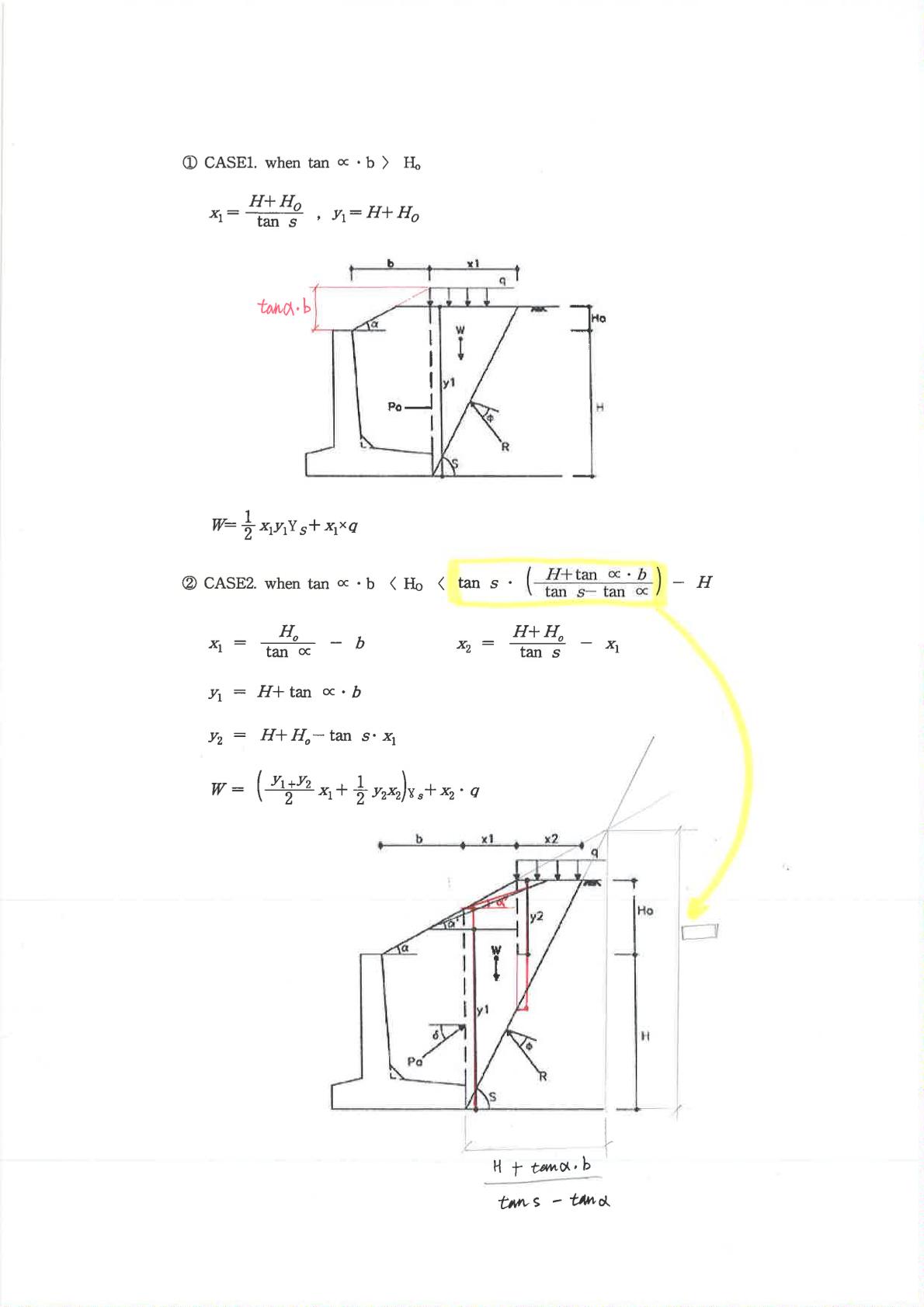

3)시행쐐기법에 의한 토압 산출
시행쐐기법에의한 토압산출_옹벽표준도작성연구.pdf
0.08MB
단면 가정

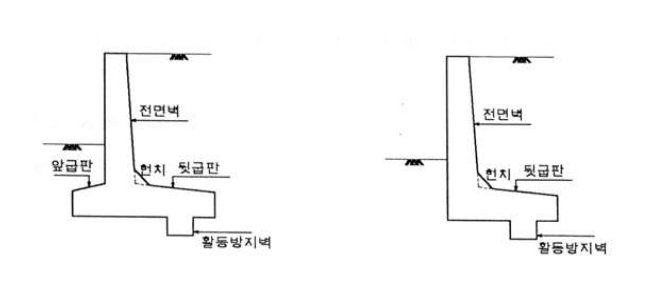

(1) 역T,형 및 L형 옹벽
2) 단면기능 및 치수
(가) 벽 체
ㆍ벽체는 수평토압에 대하여 저항하며 전면의 공간확보를 목적으로 설치.
ㆍ벽체 전면(노출면)의 경사는 1:0.02로 하고 옹벽상단의 최소폭은 30cm, 하단부는 최소폭 40cm로 전단철근이 필요하지 않는 단면이상(0.1H ～ 0.15H)으로 한다.
ㆍ벽체와 기초의 연결부에는 헌치를 설치한다.
(나) 저 판
ㆍ옹벽에 상면토사를 유효하게 작용시키며 활동, 전도 및 지지력에 대한 안정을 확보한다.
ㆍ저판은 필요단면, 경제성, 구조적 안전성을 고려하여 저판폭의 길이에 따라 단면두께를 변화시키되 최대경사는 15% 이내로 한다.
ㆍ최소두께는 40cm이상이며 전단철근이 필요하지 않는 두께이상 (0.1H ～0.15H)으로 한다.
ㆍ역T형 옹벽의 앞굽의 폭은 B/10 이상 B/3 이하로 한다. 또한 앞굽의 폭은 변단면 옹벽의 시공성등을 감안하여 옹벽높이 또는 뒷채움토의 높이가 증가할 때 감소시키지 않는다.
(다) 활동방지벽
ㆍ옹벽의 활동면을 변화시켜 활동에 대한 저항력을 증가시킨다.
ㆍ최소두께 : 40cm이상. 전단철근이 필요하지 않는 두께이상으로 한다.
2022.12.21 - [ 업무관련] - 도로옹벽_표준도(설계기준및표준도)_2008_국토해양부
