    겹침이음 길이 KDS 24 14 21


    4.5.5.3 겹침이음 길이
    (1) 설계 겹침이음길이는 다음과 같이 계산한다.

    (4.5-8)

    여기서,

    (4.5-9)


    4.5-8 식에서 As,reg는 필요 철근 단면적이며, As,prov는 사용한 철근의 단면적이다.

    As,reg / As,prov에 대한 항은 EuroCode에서는 없는 항목이다.
    필요 철근보다 사용 철근량이 크면 겹이음 길이를 줄일 수 있다는 이야기인데
    As,reg / As,prov 겹이음 길이와는 어떤 관계가 있는 것일까?

    As,reg / As,prov 을 곱한다는 것은 겹침이음길이를 기본정착길이 보다 짧게 계산하겠다는 의도로 보인다.

    겹침이음길이를 기본정착길이 보다 짧게 계산한다는 것이 합리적인 것일까?

    철근콘크리트 구조의 기본인 연성거동을 유도한다라는 원칙으로 보자면 이해하기가 어렵다.



    겹이음에 관한 논문

    lap splices.z01
    19.53MB
    lap splices.z02
    19.53MB
    lap splices.zip
    3.25MB

    Transverse cracks in a noncontact lap splice(Goto Yukimasa, 1971)



    Transverse cracking at deformations, after Goto (1971)
    Transverse cracking at deformations, after Goto (1971)

    Non-contact lap splice force transfer mechanism (Wight et al., 2012)
    Non-contact lap splice force transfer mechanism (Wight et al., 2012)

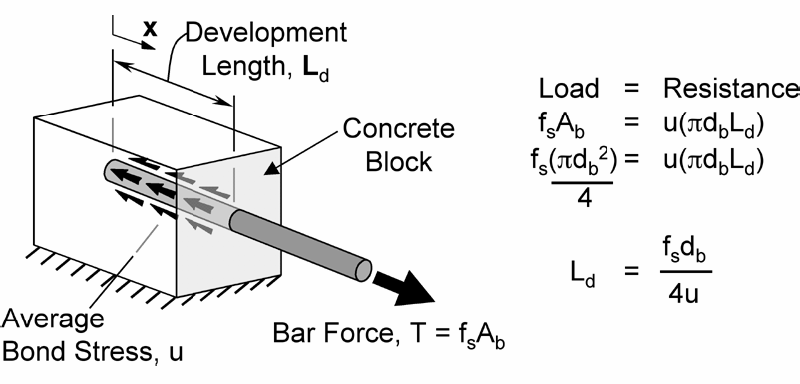

    Simple concept of bond stresses, after Park, R. and Paulay, T. 1975
    Simple concept of bond stresses, after Park, R. and Paulay, T. 1975
    Models for ring-tension behavior, after Thompson (2002)
    Models for ring-tension behavior, after Thompson (2002)
    The recommended arrangement of lapped reinforcement in Eurocode2-1992

    Different stages for rebar pull-out depending
on the boundary conditions and specimen characteristics
(Tassios, 1979)
    Different stages for rebar pull-out depending on the boundary conditions and specimen characteristics (Tassios, 1979)

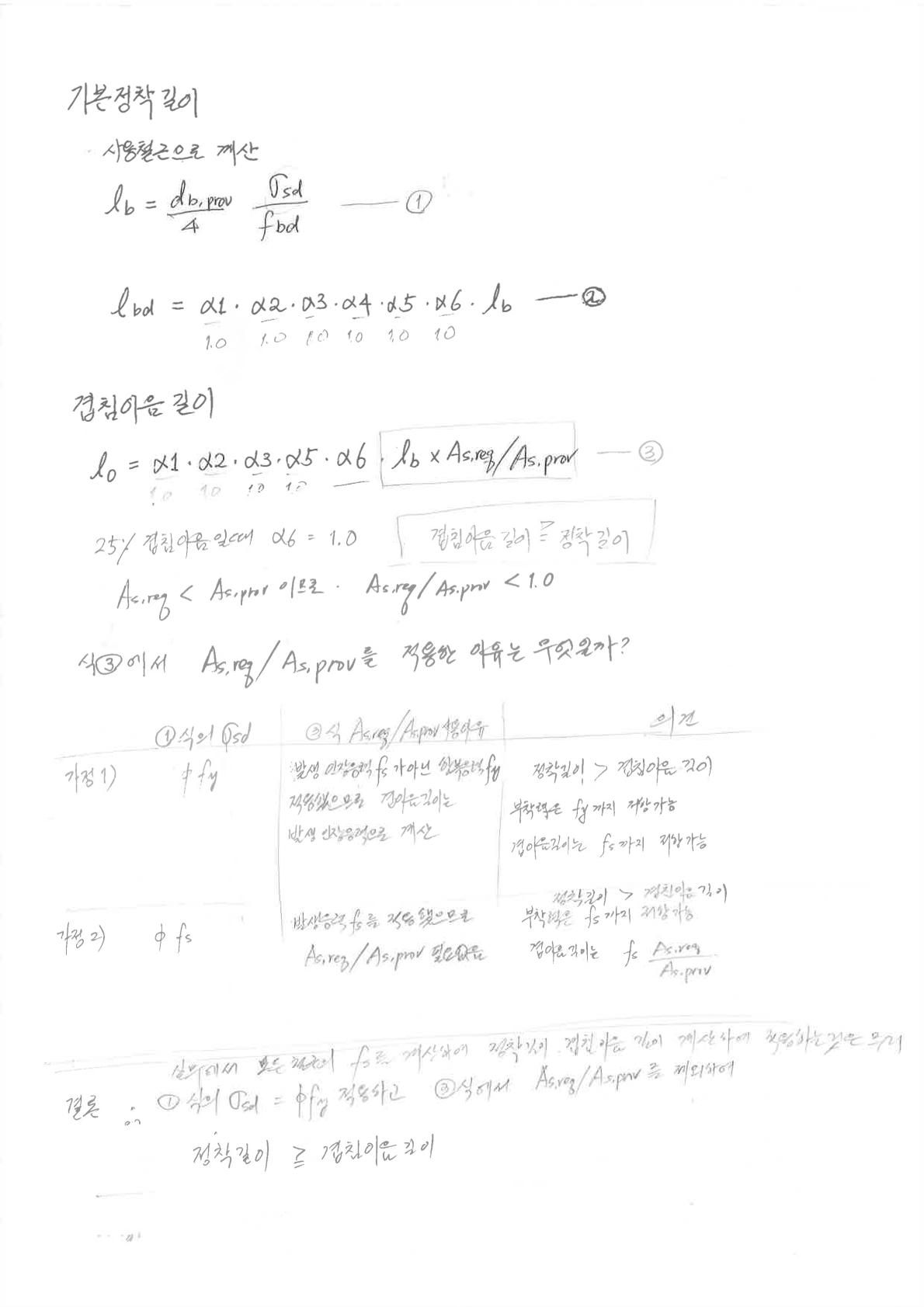

    아래는 제 개인적인 생각입니다.

    가정1) ①식에서 철근응력을 fy를 적용했을 경우(As,req의 응력)
    ③식에서 As,req/As,prov를 적용하여 겹이음결이 계산에서는 철근의 발생 응력으로 계산
    정착길이는 철근응력 fy까지 저항하는 것으로 계산되고, 겹침이음 길이는 fs까지 저항하는 것으로 계산

    가정2) ①식에서 철근응력을 fs를 적용했을 경우(As,prov의 응력)
    이미 정착길이 계산할 때 철근의 발생응력 fs를 적용했으므로 ③식의 겹침이음길이 계산에서 As,req/As,prov는 필요 없음.

    결론 : 실무에서 모든 철근의 fs를 계산하여 정착길이, 겹침이음길이를 각각 계산하고 도면에 적용하는 것은 무리이므로
    ①식에서 철근응력을 fy를 적용하고 ③식에서 As,req/As,prov제외하여 정착길이가 겹침이음길이보다 크거나 같도록 한다.



    EuroCode EN 1992-1-1:2004
    8.7.3 Lap length



    2021.10.06 - [ 업무관련] - 겹이음 길이 (철근이음장 산정) 와 겹이음갯수

    겹이음 길이 (철근이음장 산정) 와 겹이음갯수
