smartcomb

SmartComb은 구조 부재에 대한 임계 하중 조합과 최대/최소 하중 범위를 찾습니다. "스마트" 알고리즘을 사용하여 불필요한 조합 생성을 방지하고 과도한 후처리를 차단하는 엔지니어링 시간을 절약합니다.

대부분의 설계 코드는 동일한 조합에서 두 가지 하중 계수(확대 및 축소)를 지정합니다.

조합에 4개의 개별 하중 사례가 포함된 경우 고려해야 할 하위 조합의 수는 2^4=16이고 8개의 하중 사례에 대해 2^8=256이 됩니다. 대부분의 엔지니어는 논리를 사용하여 구조 해석 소프트웨어에서 합리적으로 적은 수의 조합을 지정하고 최대/최소 하중 범위를 요청합니다. 그러나 복잡한 모델에서 엔지니어는 어떤 하위 조합을 무시해야 하는지 확실히 말할 수 없으며 몇 가지 중요한 값을 놓치고 관련 힘(예: 최대 굽힘 모멘트와 관련된 축 방향 힘)을 얻는 동안 어려움을 겪을 수 있습니다.

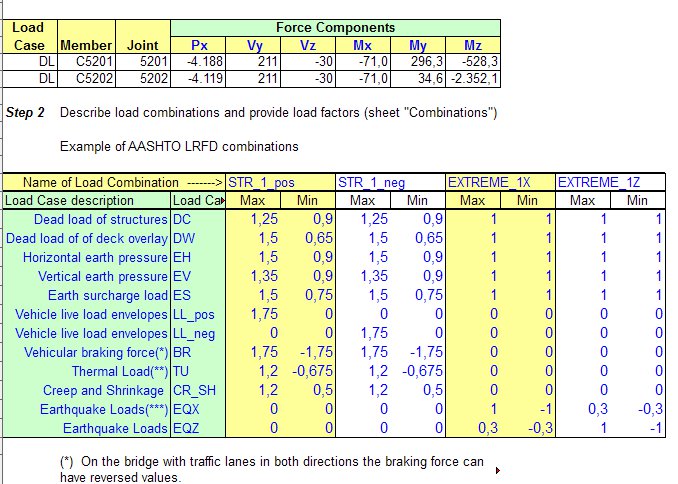

SmartComb 스프레드시트는 이 번거로운 작업을 매우 우아하고 효율적인 방식으로 해결합니다. 기존 접근 방식에서 요구하는 많은 양의 데이터를 생성하지 않고 최대/최소 힘을 찾고 관련 힘을 추적합니다. 필요한 유일한 입력 데이터는 (1) 개별 하중 케이스의 부재력 및 (2) 이중 계수가 있는 하중 조합에 대한 설명입니다.

* SmartComb 다운로드 링크는 소프트웨어의 데모 버전을 제공합니다

SmartComb.zip

0.28MB
