2축 휨 압축 기둥의 PM상관도를 만들어보려고 했는데 이해가 안되는 부분이 있어 못 하고 있다가 이번에 다시 공부하면서 만들어 봤다.
엑셀VBA 코딩이 어설프서 그런지 해석시간이 너무 많이 걸린다는 것이 문제이다.
적용설계기준 : 한계상태설계법

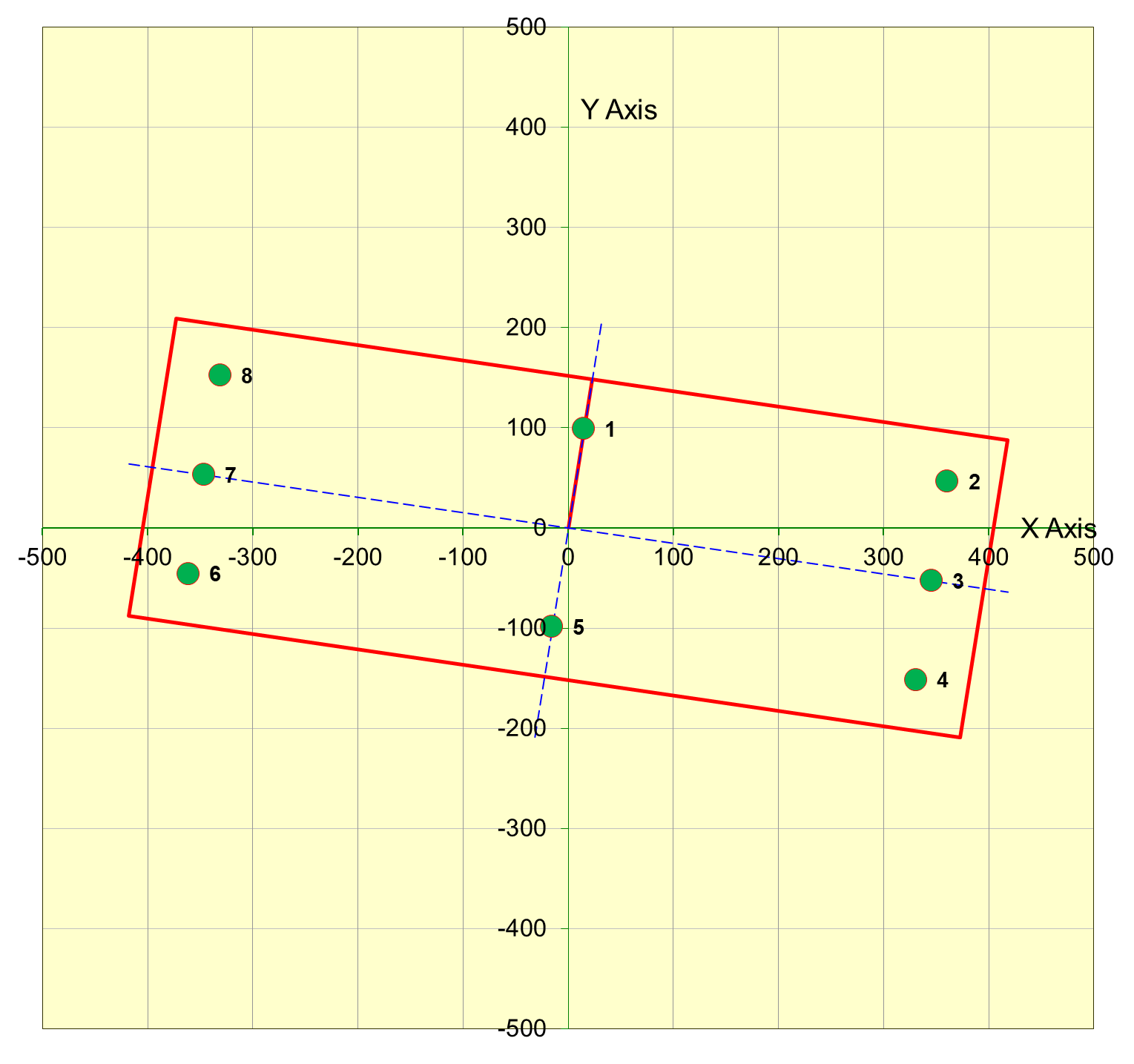

검토 단면은 다음과 같다.

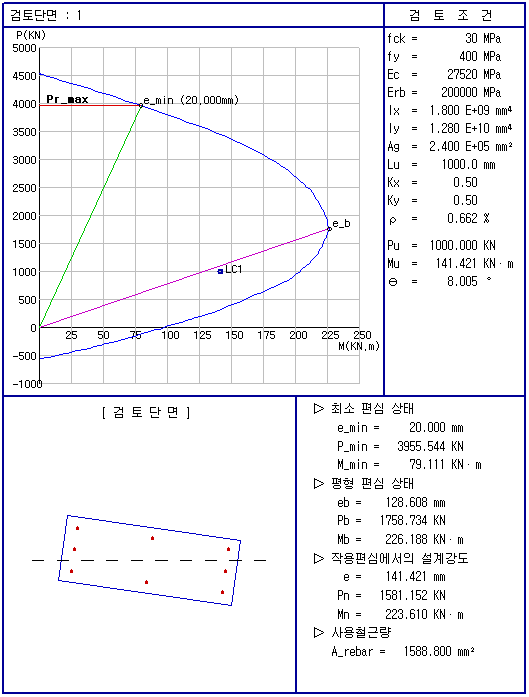

아래는 RC Mania에서 작성된 PM상관도이다.

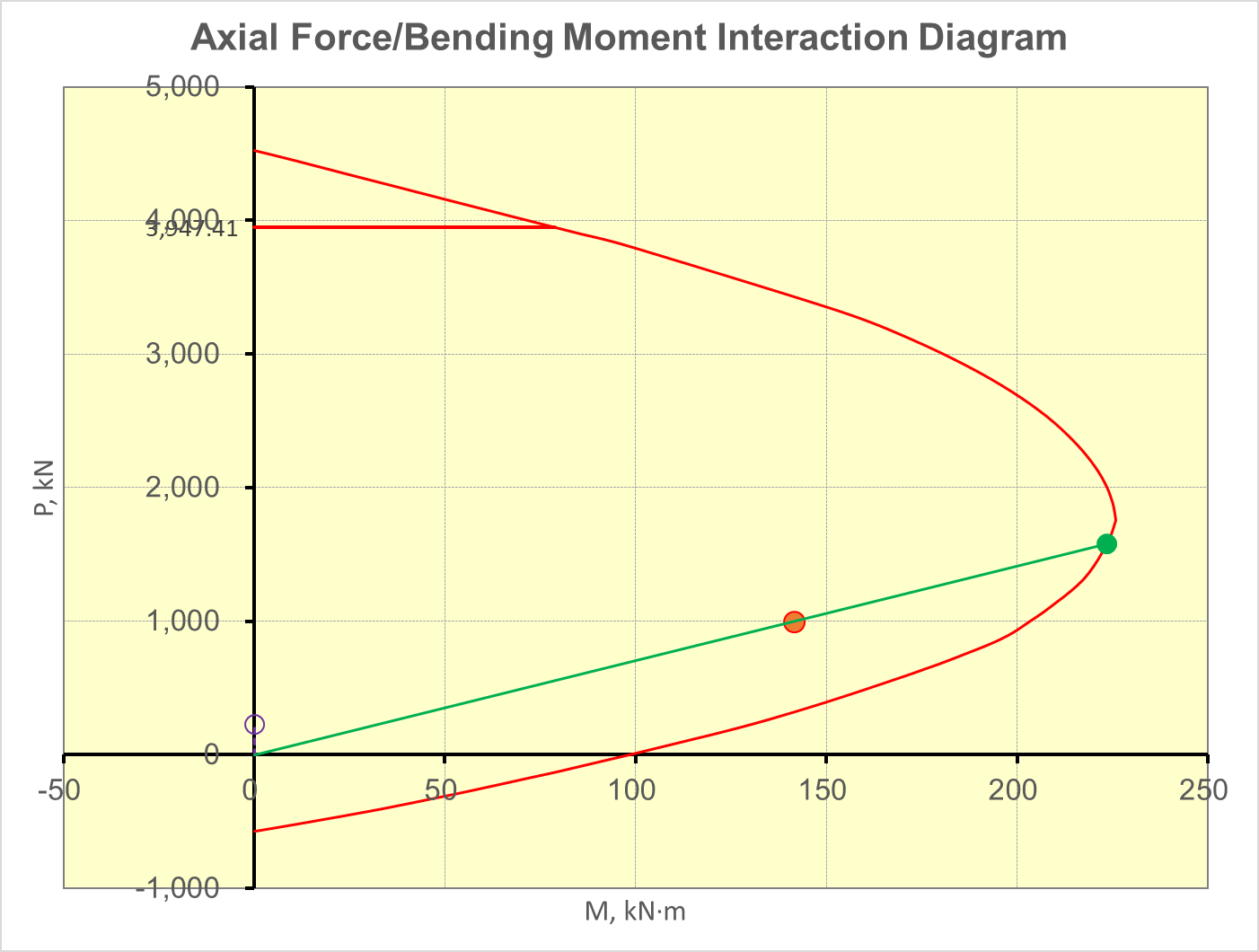

Excel로 계산한 결과는 다음과 같다.
최소편심 상태
e_min = 20.0mm
P_min = 3947.41kN
M_min = 78.87kN·m
평형편심상태
e_b = 128.490mm
P_b = 1757.22kN
M_b = 225.79kN·m
작용편심상태
e = 141.421mm
P_n = 1581.45kN
M_n = 223.40kN·m

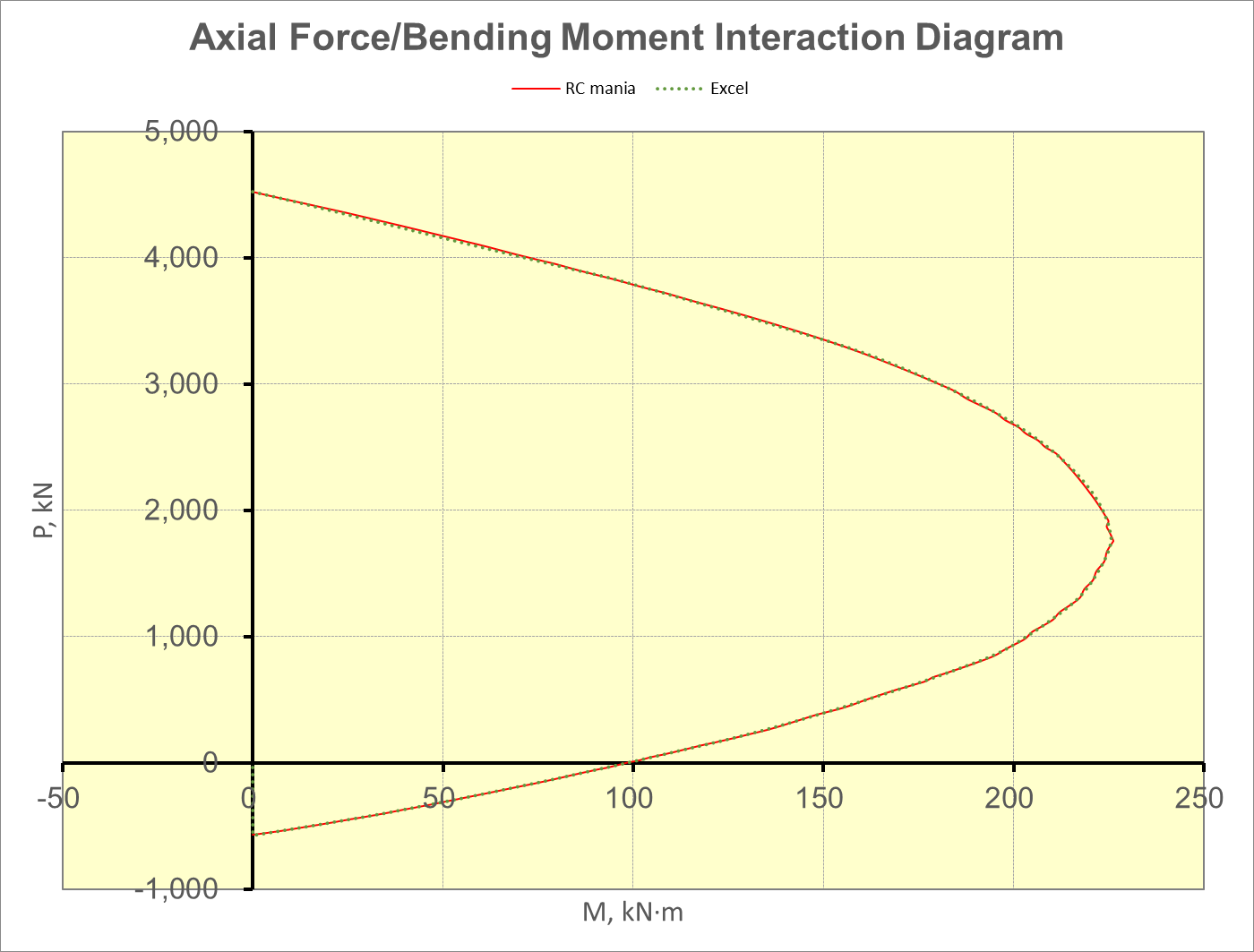

RC mania와 Excel로 계산된 값을 그래프로 표현해봤다.
