트러스 구조물 케이블의 인장력과 부재의 부재력





주어진 조건으로 케이블의 인장력과 부재의 부재력을 구하려면 어떻게 해야하나요..?

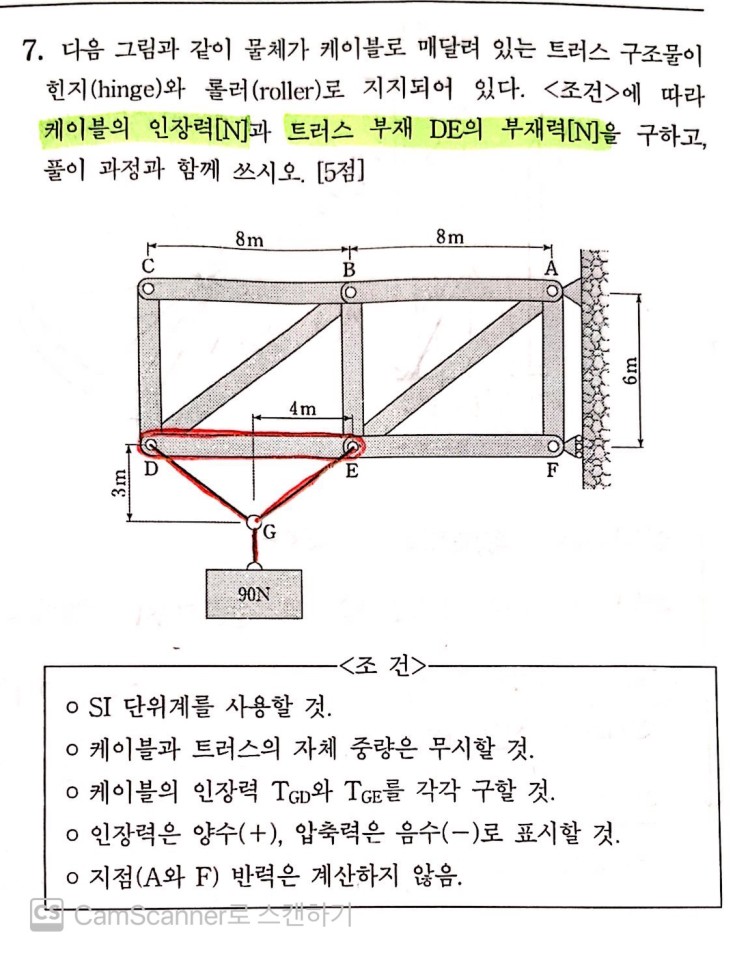

7.다음 그림과 같이 물체가 케이블로 매달려 있는 트러스 구조물이 힌지와 롤러로 지지되어 있다.

<조거>에 따라 케이블의 인장력(N)과 트러스 부재 DE의 부재력(N)을 구하고,

풀이과정과 함께 쓰시오.





<조건>

SI 단위계를 사용할 것.

케이블과 트러스의 자체 중량은 무시할 것

케이블의 인장력 TGD와 TGE를 각각 구할 것

인장력은 양수(+), 압축력은 음수(-)로 표시할 것.

지점(A와 F) 반력은 계산하지 않음.











풀이
