자분 탐상 검사(Magnetic Particle : MT)



자분 탐상 검사란 강자성체의 표면 또는 표면하에 있는 불연속부를 검출하기 위하여 강자성체를 자화시키고 자분을 적용시켜 누설자장에 의해 자분이 모이거나 붙어서 불연속부의 윤곽을 형성, 그 위치, 크기, 형태 및 넓이 등을 검사하는 방법으로 표면 및 표면에 가까운 내부결함을 쉽게 찾아낼 수 있으며 자성체의 검사에만 사용할 수 있다. (철, 니켈, 코발트 및 이들의 합금)
피검사체를 교류 또는 직류로 자화시킨 후 Magnetic Particle을 뿌리면 Crack 부위에 Particle이 밀집한다.

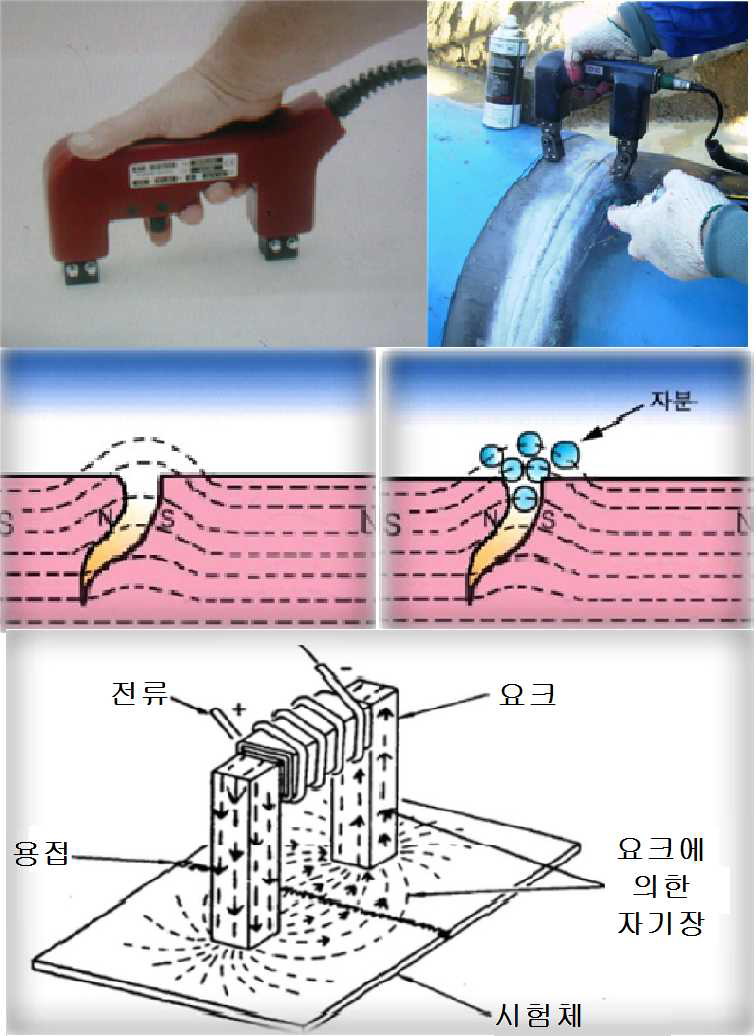

출처 :blog.daum.net/andakang [그림 3-4] 자분탐상검사의 예

(1) 자분 탐상 검사(MT)의 원리
피검사체를 자화 시켰을 경우 만일 피검사체의 표면 또는 표면근방에 자속을 막는 결함이 있으면 그 곳 으로부터 자속이 표면공간으로 새어 나오며 결함 양측에 자극이 형성되어 마치 작은 자석이 있는 것과 같이 공간에 자장을 형성하게 된다. 그 부분에 미세한 철분을 뿌리면 철분 입자는 자화되어 자극을 갖는 소자석이 되어 결함부에 달라붙게 된다. 이때 사용 되는 철분을 자분 이라 일컬으며 이렇게 해서 생긴 무늬를 자분무늬라 한다.



출처 : kac_kkm.blog.me/120168114976 [그림 3-5] 자분탐상검사의 원리

(2) 적용 범위
자성체인 제품에 사용할 수 있으며 철, 니켈, 코발트 및 이들의 합금이 자분탐상 검사에 적합한 재료이다. 구조물의 용접부 및 기계부품, 기계장치 등의 정기검사에 적용되고 있다.
특히 고압용기, 석유탱크 등의 정기적 보수검사에서 용접부 검사에 적용하며 가장 유해한 결함인 균열의 검출에 주로 사용된다.



(3) 응용분야
자동차, 철도, 플랜트, 해상구조물, 주조, 단조, 대형부품 등의 최종 검사 및 수입검사, 가공 중 검사, 보수 점검 등 품질관리에 이용 된다.
(4) 자분탐상검사(MT)의 장점 및 단점
(가) 장점
- 미세한 표면 균열 검출 능력이 뛰어남
- 시험체의 크기 및 형상 등의 영향이 적음
- 검사가 비교적 쉽다.
- 검사 비용이 저렴함
(나) 단점
- 강자성체의 검사에 국한됨
- 전극식 장비 사용시 전기 접촉부에 ARC발생으로 시험체에 악영향 을 미칠 수
있다.
