바닥 시스템 (EuroCode2 vs KDS 24 14 21)

EC2



10.9.3 Floor systems

(1)P The detailing of floor systems shall be consistent with assumptions in analysis and design.
Relevant product standards shall be considered.

(2)P Where transverse load distribution between adjacent units has been taken into account, appropriate shear connection shall be provided.
(3)P The effects of possible restraints of precast units shall be considered, even if simple supports have been assumed in design.
(4) Shear transfer in connections may be achieved in different ways. Three main types of connections shown in Figure 10.2.
(5) Transverse distribution of loads should be based on analysis or tests, taking into account possible load variations between precast elements. The resulting shear force between floor units should be considered in the design of connections and adjacent parts of elements (e.g. outside ribs or webs).







KDS 24 14 21

4.7.1.5 바닥 시스템

(1) 바닥 시스템의 상세는 전체 구조물의 해석 및 설계 시 적용한 가정과 일치되어야 하며, 프리캐스트 제품 규격을 고려하여야 한다.

(2) 인접 요소 사이에서 횡방향 전단력 발생이 예상되는 경우에는 적절한 전단연결재를 배치하여야 한다.

(3) 설계에서 단순 지지상태로 가정한다 하여도 프리캐스트 요소의 가능한 구속 효과를 고려하여야 한다.

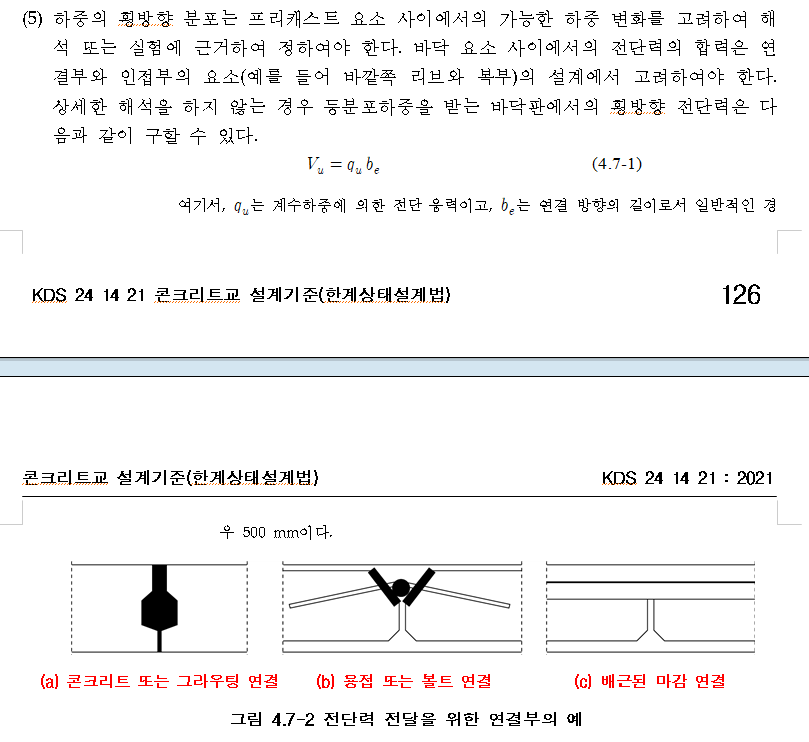

(4) 연결부의 전단 전달은 그림 4.7-2와 같이 주로 3가지 방법으로 설계할 수 있다.

(5) 하중의 횡방향 분포는 프리캐스트 요소 사이에서의 가능한 하중 변화를 고려하여 해석 또는 실험에 근거하여 정하여야 한다. 바닥 요소 사이에서의 전단력의 합력은 연결부와 인접부의 요소(예를 들어 바깥쪽 리브와 복부)의 설계에서 고려하여야 한다. 상세한 해석을 하지 않는 경우 등분포하중을 받는 바닥판에서의 횡방향 전단력은 다음과 같이 구할 수 있다.





EC2의 eq 10.4와 KDS 24 14 21의 식(4.7-1)이 좀 다르다.
