라멘부재 절점부


Design of Rigid Joints Using Strut-Tie Model


도로교 설계기준 (2008)에서는 뼈대구조물의 강절점 영역 의 설계에 관한 구조상세로서 강절점 영역은 절점부에 외측 인장 휨모멘트가 작용하는 경우에는 Fig. 1에 나타낸 것과 같이 절점영역에 보강철근을 배치하도록 규정하고 있다.

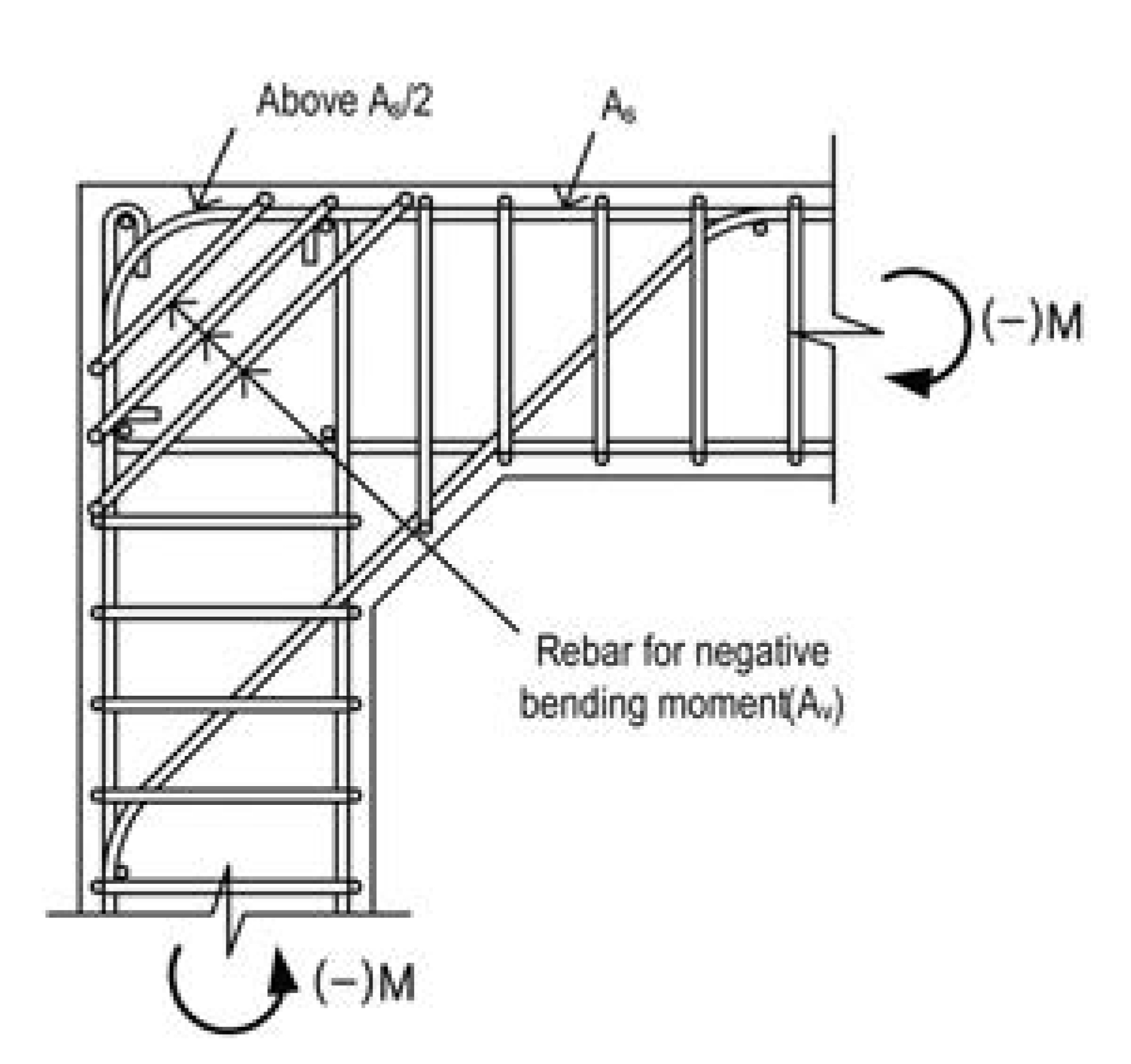

Fig 1. Reinforcement details for closing knee

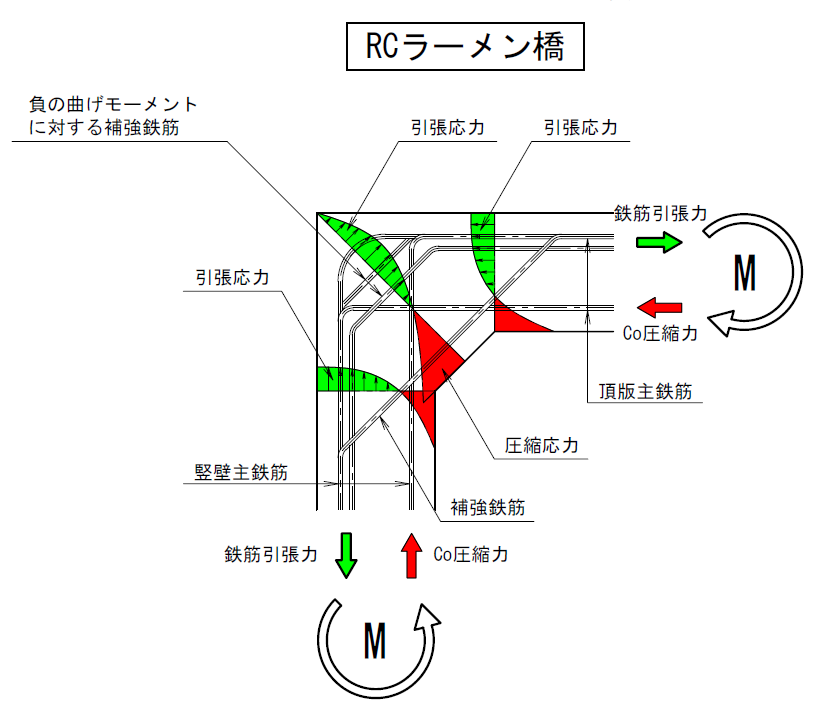

절점부에 외측인장 휨모멘트 (closing moment)가 작용하 는 경우에는 격점 대각선 방향의 단면을 따라 Fig. 2에 나타 낸 것과 같은 인장응력이 발생하게 되며, 이 인장응력에 저 항하기 위해서는 Fig. 1에 나타낸 보강철근 (Av)이 필요하다.

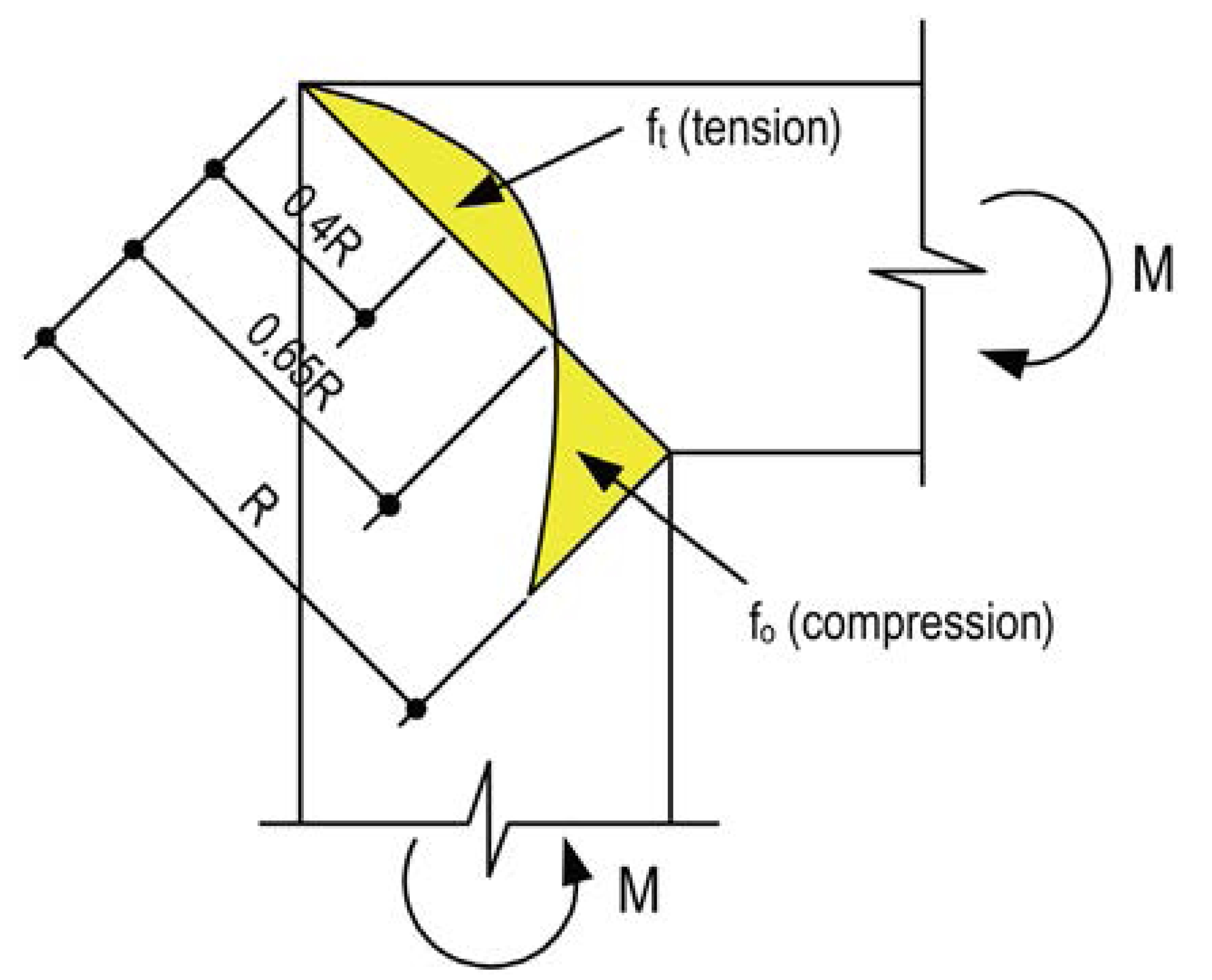

Fig 2. Internal stress distribution



http://journal.auric.kr/jksmi/XmlViewer/f200715

JKSMI - Journal of the Korea Institute for Structural Maintenance and Inspection

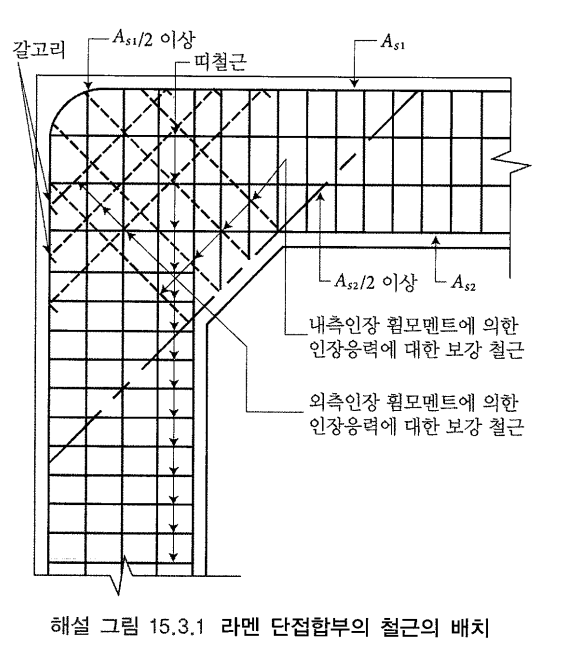

콘크리트 구조기준(2012) 해설
