철근콘크리트 압축 요소의 압축력-변형 곡선

제2판 콘크리트구조 한계상태 설계 [김 우 저]

그림 3.9 철근콘크리트 압축 요소의 압축력-변형 곡선 그래프를 직접 그려보았다.

책에서 설명하는대로 따라서 작성했는데
표3.1에서는 εc가 0.0033일때 N은 8,876kN으로 되어 있는데


엑셀로 만들어 보니 0.0035일때 8,867kN으로 계산되었다.

철근콘크리트 압축 요소의 압축력-변형 곡선




어디서 차이가 났을까 궁금하다.

우연의 일치인지는 모르겠지만 KDS 24 14 21에서는 εcu가 0.0033인데 EC2에서 εcu는 0.0035 이다.

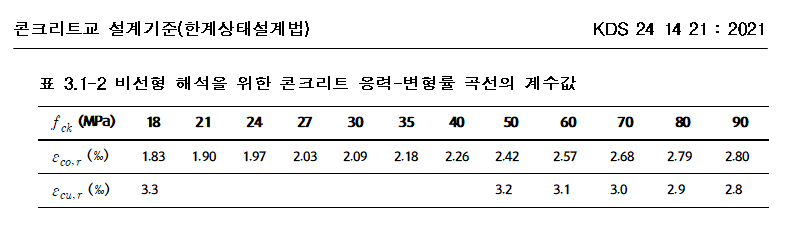

표 3.1-2 비선형 해석을 위한 콘크리ㅡ 응력-변형률 곡선의 계수값

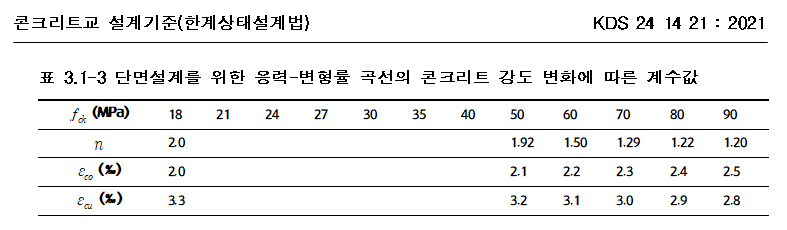

표 3.1-3 단면설계를 위한 응력-변형률 곡선의 콘크리트 강도 변화에 따른 계수값

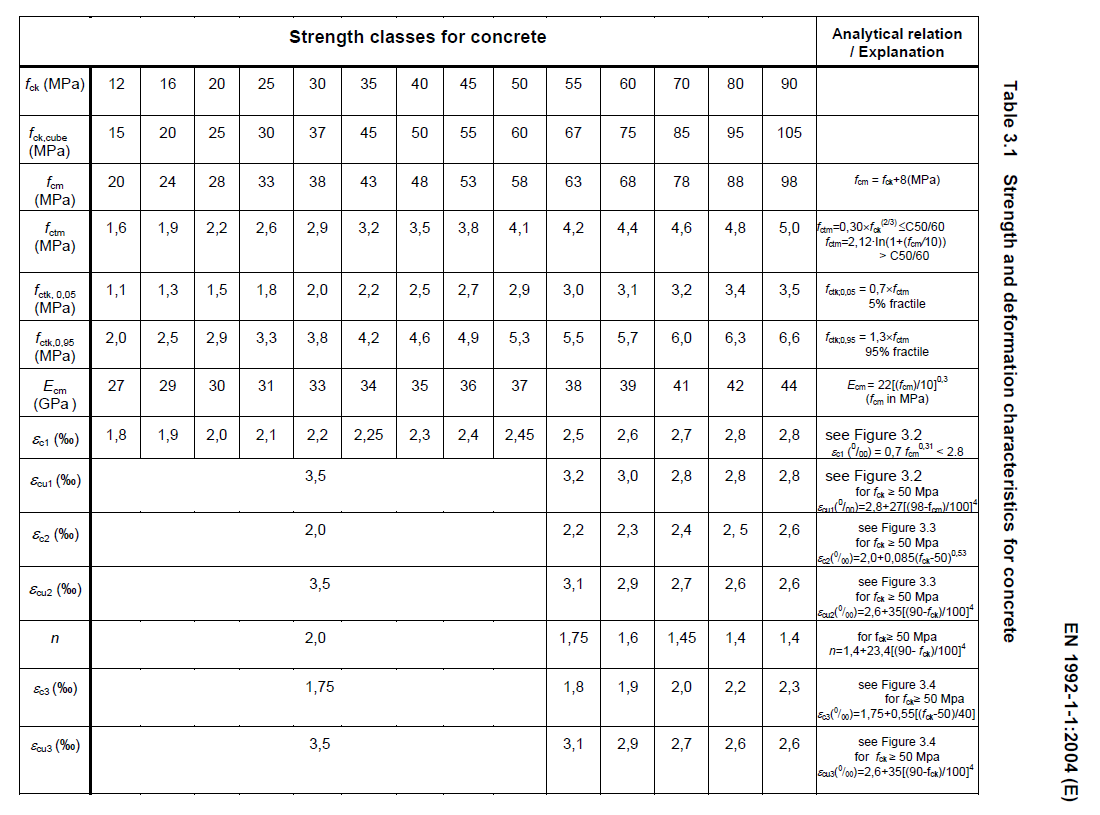

Strength and deformation cahracteristics for concrete




참고문헌
제2판 콘크리트구조 한계상태 설계 [김 우 저]
KDS 24 14 21 콘크리트교 설계기준(한계상태설계법)
EN1992-1-1:(2004)
