볼트 너트의 선정 및 체결에 관한 기술지침
KOSHA GUIDE O-2-2023
9. 볼트․너트의 풀림방지
9.1 일반사항
(1) 기계에 부속하는 볼트․너트가 체결된 모든 부위는 풀림에 의한 위험을 방지하기 위하여 정기점검이나 보수 시에 볼트․너트의 적정한 조임이나 풀림여부, 손상여부를 확인하는등 필요한 조치를 하여야 한다.
(2) 설비를 설계, 제작, 조립시에 볼트의 풀림을 방지할 수 있도록 고려하여야 한다.
(3) 볼트․너트를 체결할 때에는 가능한한 볼트머리를 아래쪽에 위치하도록 하여 풀림을 육안으로 확인할 수 있도록 하는 것이 좋다.
O-2-2023 볼트 너트의 선정 및 체결에 관한 기술지침.pdf
0.83MB
[발사체] 09_볼트 풀림 방지 기술 동향-오탈자수정.pdf
0.72MB
https://youtu.be/c893GjTYcaM?si=LmO4Tdq3P92WyTFj

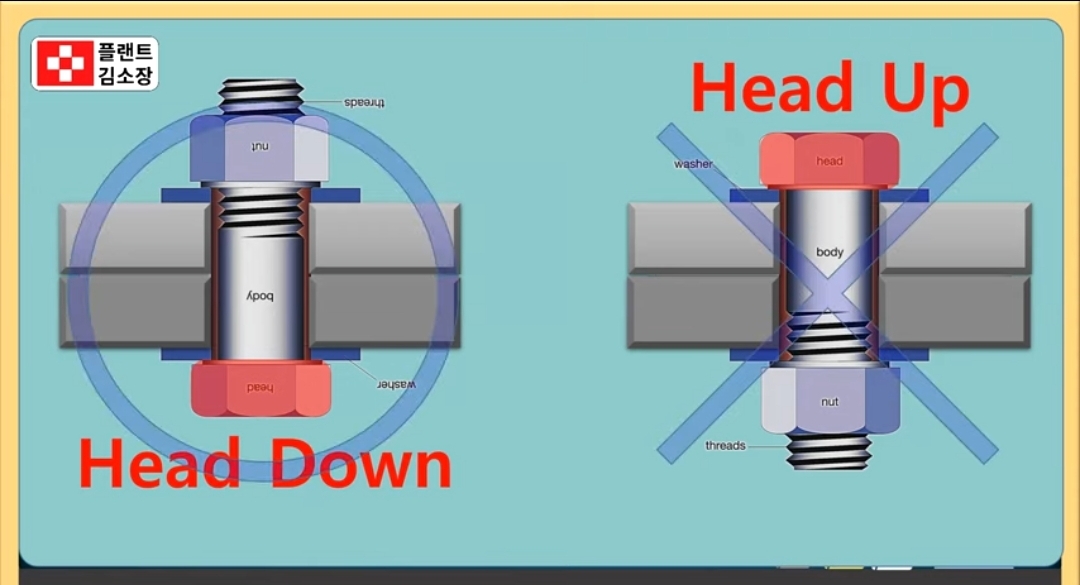

볼트 머리 위치

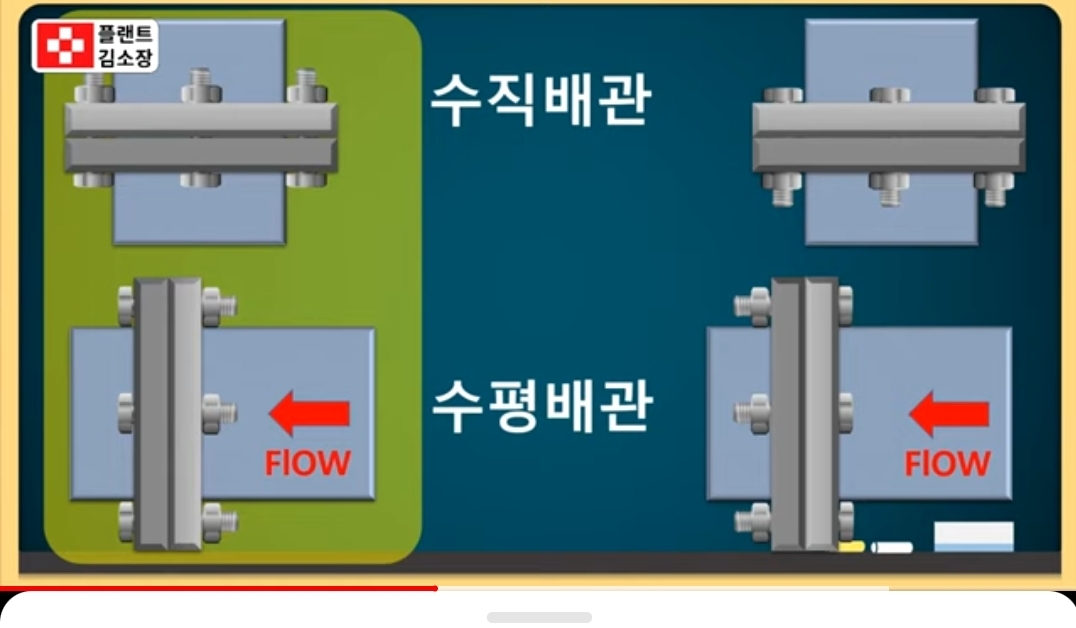

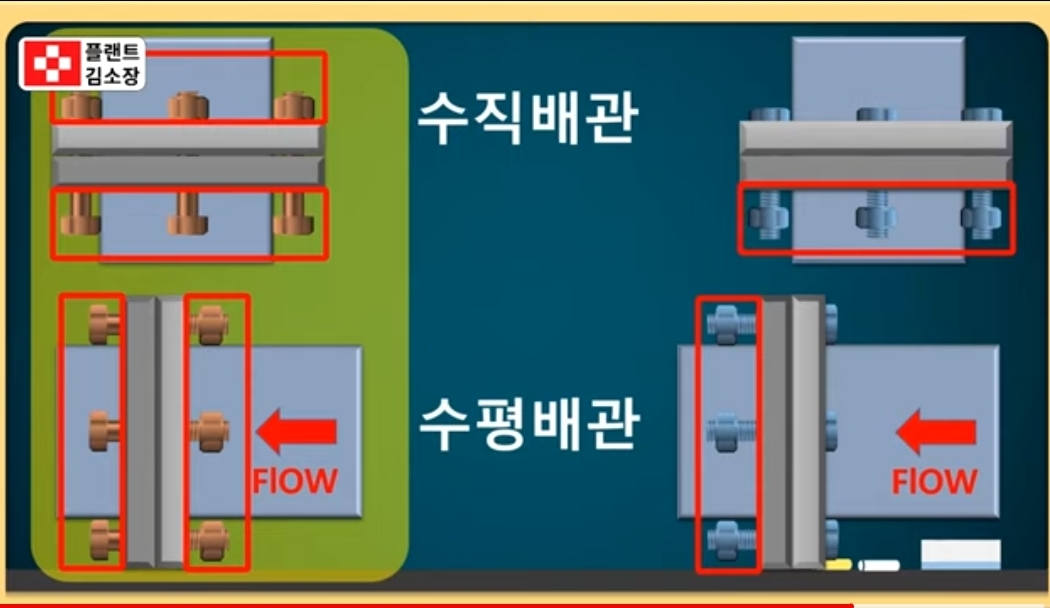

수직연결은 볼트 머리가 아래쪽에
수평연결은 유체 흐름 하류방향

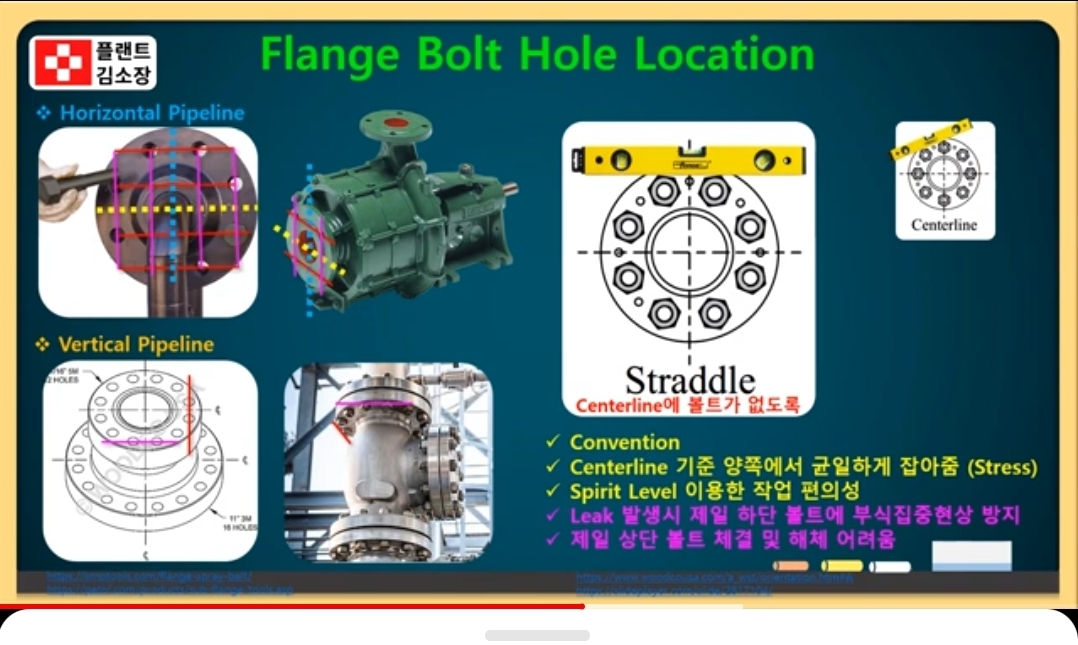

flange bolt hole location
Straddle 방식 추천
Convention
Centerline 기준 양쪽에서 균일하게 잡아줌
Spirit Level 이용한 작업 편리성
Leak 발생시 제일 하단 볼트에 부식집중현상 방지
제일 상단 볼트 체결 및 해체 어려움
